המארז לאריזת עיסת עיסת יצוקה בחומרה מדויקת: ביצועי חומרים, בדיקות נפילה ויתרונות קיימות
במשך עשרות שנים, חומרה מדויקת ורכיבי מתכת נשלטת על ידי מגשי שלפוחיות PVC/PET, תוספות קצף EPS/EPP ומגשי פלסטיק יצוקים בהזרקה-. אבל ככל שהתקנות הסביבתיות מתהדקות ועלויות חומרי הגלם משתנות, יצרני דיוק יותר פונים אלאריזות עיסת יצוקה (סיבים יצוקים).. מאמר זה בוחן את התאמתה של עיסת עיסת יצוקה לחלקי מתכת מדויקים על פני חמישה ממדים: תכונות חומר, ריפוד-של פגיעה (כולל נתוני בדיקות מעבדה אמיתיות), יעילות קינון חלקים, עלות כלי עבודה ותאימות סביבתית - בהתבסס על נתוני חומר שפורסמו ומחקר מקרה מבחן-ממקור ראשון.
1. מאפייני החומר: צפיפות, קשיות וספיגת פגיעה
עד כמה חומר אריזה מגן על חלק דיוק תלוי איך הואצפיפות, קשיות פני השטח וספיגת-השפעה באנרגיהלקיים אינטראקציה עם החלק שהוא מגן עליו.
| חוֹמֶר | צפיפות אופיינית | קשיות / קשיחות | מאפייני ספיגת השפעה |
|---|---|---|---|
| עיסה יצוקה (מכבש-רטוב / יבש-מכבש) | ~0.25 גרם/ס"מ³ (לחיצה רטובה-נמוכה- עד 0.8-1.2 גרם\\ס"מ³ (עיתונות רגילה-בצפיפות יבשה-) | משטח רך; למבנה סיבים יש לתת אלסטי | מבני ריפוד סיבי עיסת יצוק מספקים ריפוד אריזה פנימי משופר בהשוואה למבני פלסטיק ופלסטיק קצף קונבנציונליים |
| EPS (פוליסטירן מורחב) | מסווג לשש דרגות צפיפות, בערך 15-60 ק"ג/מ"ר (כ-0.015-0.06 גרם/סמ"ק) | מבנה-תא סגור; פני השטח נוטים להיות קשיחים ושבירים, נוטים לשפוך חלקיקים | ספיגת פגיעות בודדות-סבירה, אך התאוששות דחיסה מתדרדרת במהירות לאחר פגיעות חוזרות |
| EPP (פוליפרופילן מורחב) | טווח צפיפות דומה ל-EPS, אך מבנה גמיש יותר | ריבאונד אלסטי טוב יותר; מתנגד להיסדק | קצף יצוק EPP יכול לעמוד בעומסים גבוהים יותר, וביצועי ההגנה שלו מפני פגיעות חוזרות עולות על EPS או קצף פוליאוריטן, וזו הסיבה שהוא נמצא בשימוש נרחב עבור מחשבים ומכשירים מדויקים |
| PE קצף / PE כותנה פנינה | ~0.05–0.14 גרם/ס"מ³ | קשיות Shore A בערך 40-60 | חוזק לחיצה וקריעה מוגבל יחסית |
עבור חלקי מתכת מדויקים, הבעיה המרכזית היא זו: אם קשיות פני השטח של חומר אריזה קרובה או גבוהה מזו של חלק המתכת, פגיעה עלולה להשאיר שקע, שריטה או אפילו מיקרו-דפורמציה במקום להיספג.קשיות פני השטח של עיסת עיסת יצוקה נמוכה משמעותית מזו של רכיבי יצוק מפלדת אל חלד, סגסוגת אלומיניום או אבץ-. מבנה הסיבים שלו סופג כוח מגע באמצעות דפורמציה מיקרו-באמצעות דפורמציה בקנה מידה מיקרו ולא קשיח-נגד-מגע קשיח - זהו הבסיס הפיזי להיגיון ההגנה "ללא שריטות, ללא שקעים" של עיסת יצוקה.
2. צפיפות נמוכה פירושה ירידה טובה יותר-ריפוד פגיעה
נפילות ורעידות משלוח הם הגורמים המובילים לנזק לחומרה מדויקת במעבר. המאפיינים המכניים של עיסת עיסת יצוקה מתואמים ישירות עם הצפיפות שלו - ככל שהצפיפות גדלה, הן מודול האלסטי והן החוזק הסופי גדלים; ככל שקצב הטעינה עולה, מודול האלסטי פוחת בעוד החוזק הסופי עולה. משמעות הדבר היא שהמהנדסים יכולים לכוון את הצפיפות, עובי הדופן ומבנה הצלעות בשלב התכנון כדי לייצר עקומת ריפוד דחיסה- המותאמת למשקל חלק מסוים ולגובה הנפילה הצפוי.
ספציפית:
על השפעה, מבנה העיסה היצוק סופג אנרגיית השפעה באמצעות עיוות פלסטי מבוקר, ומונע מההלם לעבור ישירות על פני החלק המתכתי.
ריפוד בעיסה יצוקה מושגת בדרך כלל באמצעות דפוסי גומות מוגבהים על יריעת העיסה, כאשר ביצועי הגנה קשורים יותר להיקף הגומה מאשר אזור הגומה - ומעניק למהנדסי מבנים הרבה יותר חופש עיצובי מאשר קצף פלסטיק מאפשר בדרך כלל.
תחת רעד/רעידות מתמשכים, המבנה בצפיפות-נמוכה מעכב ביעילות את העברת הרטט, ומפחית את המיקרו-בלאי שחלקים מדויקים סובלים מתהודה במהלך ההובלה.
3. נתוני מבחן- אמיתיים בעולם: בדיקת נפילה במוצר מיתוג מדויק
מעבר לתיאוריה, נתוני בדיקה אמיתיים הם העדות הישירה ביותר לביצועי הגנה. להלן תקציר של בדיקות נפילה חופשיות- שנערכו במעבדת מו"פ מכנית, על אריזות עיסת יצוקה שהשנג תוכננה עבור לקוח, NJA Power, כדי להגן על התקן ההשבתה המדויק של מתג ELINK שלה.
יחידת בדיקה
מוצר: NJA Power ELINK התקן מיתוג מדויק (בית פלסטיק עם אלקטרוניקה פנימית)
משקל נטו של המוצר: ~7.4 ק"ג, מידות 260×500×215 מ"מ
משקל אריזה: ~8.24 ק"ג, מידות אריזה 280×550×225 מ"מ
מבנה האריזה: קרטון חיצוני + אניה פנימית מעיסה יצוקה
תקנים ישימים: ASTM D5276-19, ISO 2206:1987, ISO 2248:1985, ASTM D4169-23
שיטת בדיקה: 10 טיפותרֶצֶףמכסה את כל 6 הפנים, 3 הקצוות ופינה אחת של היחידה הארוזה, כל טיפה מגובה של610 מ"מ, עם בדיקה ויזואלית ובדיקות תפקודיות המתבצעות לפני ואחרי כל ירידה.
קריטריוני קבלה: לעבור בדיקת מתח של 50kV/60-שניות של תדר הספק; הפרשה חלקית מתחת ל-10 פיקוקולומבים; ללא נזק גלוי, סדקים, שקעים או שריטות; התנגדות המעגל הראשי בטווח מקובל; פעולה חשמלית ומכנית רגילה.
תוצאות:

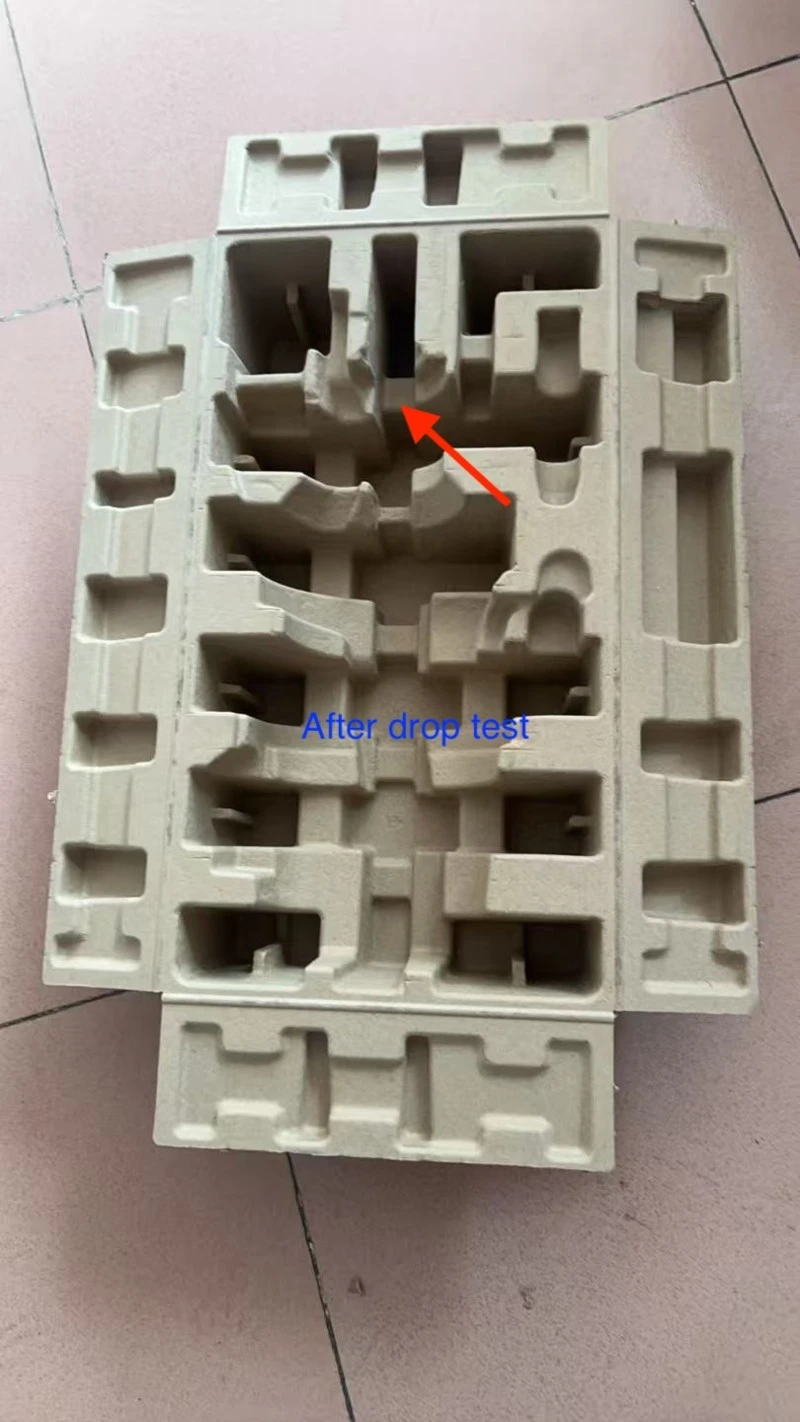

| מיקום בדיקה | מצב קרטון | מצב אניה עיסת יצוקה | תוצאת הגנת המוצר |
|---|---|---|---|
| 6 פרצופים + 3 קצוות (9 טיפות) | אין נזק לקצוות | קצת דפורמציה וסדקים | תפקוד ומראה שלמים לחלוטין |
| פינה אחת (ירידה פינה 3-4-5) | שקע פינתי 2-5 ס"מ | פיצוח דחיסה מקומי של 3-5 ס"מ,אבל בלי קריעה | המוצר מוגן לחלוטין, ללא נזק |
כל 10 הטיפות עברו כל קריטריון קבלה, ויחידת ELINK עברה את אימות הביצועים החשמליים והמכניים המלאים.העיוות והסדק שספגו ריפוד העיסה היצוק עצמו הם תוצאה ישירה של ההיגיון העיצובי שלו - חומר האריזה סופג אנרגיית השפעה על ידי הקרבת המבנה שלו, כך שהרכיבים החשמליים המדויקים בפנים מגיעים ללא פגיעה.
הערת נתונים: התוצאות לעיל משקפות נתוני בדיקה אמיתיים עבור תמיסת האריזה של עיסת עיסת יצוקה בלבד; עדיין לא בוצעה בדיקת השוואה-לצד- באמצעות חבילת קצף פלסטית שווה ערך (EPS/EPP). Hesheng יכול לספק מבחן השוואתי מותאם אישית עבור לקוחות שרוצים את המדד הזה.
4. קונטור-עיצוב תואם + ריבוי-קינון חלקים מוריד את עלויות האריזה והמשלוח

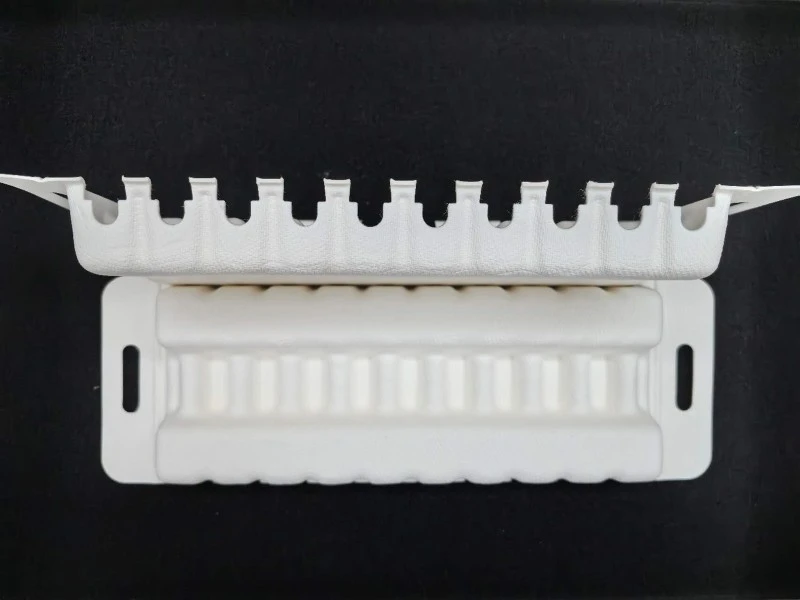

יצירת עיסת עיסת יצוקה (בין אם -בכבישה רטובה או יבשה-בקשה) משתמשת בכלים מותאמים אישית כדי לשכפל במדויק את קווי המתאר החיצוניים של חלק מדויק, מה שמאפשר אריזה הדוקה-מותאמת - מעיצובי חלל-יחידים,-חלקים המחזיקים בבת אחת למספר חלקים{{6}.
עבור חומרה מדויקת-קטנה ובינונית (מחברים, חלקי מתכת מוטבעים, רכיבי יציקה דיוק-, מחברים וכו'), יכולת התאמת מתאר- זו מספקת שני יתרונות ישירים:
צפיפות חלקים-לכל-גבוהה יותר: עיסה יצוקה יכולה לעתים קרובות לתמוך בעיצובי קינון מרובי-חללים יעילים ביותר, מה שמאפשר למגש בודד לאבטח מספר חלקים ולהפחית את השימוש הכולל בחומרי אריזה. (כלי PET שלפוחיות דיוק-גבוה יכול גם להשיג גיאומטריות מורכבות, אך בדרך כלל בעלות כלים גבוהה יותר ומחזור פיתוח ארוך יותר מאשר עיסת יצוקה.)
ניצול טוב יותר של נפח המשלוח: התאמת קווי מתאר הדוקה יותר פירושה פחות שטח מבוזבז בתוך כל חבילה, כך שאותו מטען או משאית יכולים לשאת יותר חלקים - תוך הפחתה ישירה של עלות המשלוח לכל-יחידה.
5. עלות כלי עבודה וייצור: יתרון ברור על פני הזרקה
פתרונות פלסטיק נפוצים לאריזת חומרה מדויקת -מגשים מעוצבים-ותוספות שלפוחיות/וואקום-מתוספות - מגיעים בדרך כלל עם עלויות משמעותיות מראש:
תבניות הזרקה: כלי עבודה מפלדה, מבנים מורכבים, יקר לשינוי וזמני פיתוח ארוכים.
שלפוחיות/וואקום-ליצירת תבניות: עלות נמוכה יותר מאשר תבניות הזרקה, אך מוגבלות ברמת הדיוק והמורכבות המבנית הניתנת להשגה, כאשר עלויות יריעות פלסטיק גולמיות קשורות לתנודתיות במחיר הנפט.
כלי עיסת יצוק עשויים בדרך כלל מסגסוגת אלומיניום או ניקל אלקטרופורם, כלומרגם עלות כלי העבודה וגם זמן הייצור נמוכים יותר מאשר תבניות הזרקת פלדה- יתרון גדול עבור ריצות אצווה קטנות-עד-בינוניות, קווי מוצרים מרובי-מ"ק, וכל תרחיש הדורש איטרציה ודגימה תכופים של עיצוב, מה שמפחית משמעותית את ההוצאה לפיתוח אריזה במהלך הצגת מוצר חדש (NPI).
6. ציות לאיכות הסביבה: בחירה בלתי נמנעת יותר ויותר
ככל שמדיניות כגון איסור-שימוש חד פעמי בפלסטיק ותעריפי אחריות יצרנים מורחבת (EPR) מתהדקת, היתרונות הכלכליים והתאימות של עיסת עיסת יצוקה על פני אריזות פלסטיק הופכים בולטים יותר. עיסת יצוק עשויה בעיקר מסיבים ניתנים למחזור, מתכלה וניתנת למחזור מטבעה, ומתיישרת באופן טבעי עם תקנות אריזה מחמירות יותר ויותר באיחוד האירופי, בצפון אמריקה ובבית ודרישות גילוי ESG של המותג - המסייעות ליצרניות דיוק מוכוונות לייצוא להימנע ממכס, מס סביבתי או סיכוני גישה לשוק- הקשורים לאריזות פלסטיק.
נהגים רגולטוריים לצפייה:
תקנת אריזות ופסולת אריזה של האיחוד האירופי (PPWR): תקנה (EU) 2025/40 נכנסה לתוקף ב-11 בפברואר 2025 והיא חלה באופן כללי מה-12 באוגוסט 2026, ומחליפה את הוראת האריזה ופסולת האריזה הקודמת. הוא קובע את דרישות המיחזור-ברחבי האיחוד האירופי, יעילות-אריזה ו(בשלבים מאוחרים יותר) מינימום דרישות תוכן ממוחזר - כולל כלל המגביל את השטח הריק בחבילות-מסחר אלקטרוני ל-40% - עם ציוני ביצועי מיחזור וחובת מיחזור מחמירה יותר במחזוריות{145}למיחזור{145} שנות ה-30.
מס אריזות פלסטיק בבריטניה (PPT): בתוקף מאז אפריל 2022, PPT מטיל מס על רכיבי אריזות פלסטיק המכילים פחות מ-30% תוכן ממוחזר, כאשר התעריף עולה ל-228.82 ליש"ט לטון החל מה-1 באפריל 2026. מאפריל 2027, רק תוכן ממוחזר לאחר-הצרכן ייחשב לסף של 30% זה, להחמיר את הכללים מחדש של היצרן.
אחריות יצרן מורחבת (EPR)תוכניות ברחבי האיחוד האירופי, בריטניה ומספר הולך וגדל של מדינות בארה"ב מעבירות את העלות של פסולת אריזות סוף-החיים בחזרה אל היצרן, מה שהופך את יכולת המיחזור של החבילה ומשקל החומר לפריט ישיר בחשבון הציות של החברה.
דיווח ESG תאגידיהדרישות (לדוגמה, הנחיות הדיווח על קיימות תאגידית של האיחוד האירופי) דורשות יותר ויותר מיצרנים לחשוף את הרכב חומרי האריזה ואת יכולת המיחזור, תוך הוספת תמריץ מוניטין - נפרד מכל מס או עמלה ישירה - כדי להפחית את תכולת אריזות הפלסטיק.
כדי להיות מאוזן: עבור יישומים הדורשים סובלנות מימדית הדוקה במיוחד, תכונות מחסום לחות או מיגון ESD, אריזות פלסטיק עדיין נוטות להתעלות על העיסה בתכונות מחסום, עמידות ללחות, בהירות ובקרת דיוק. לכן בחירת החומר צריכה להתבסס על דרישות ההגנה הספציפיות של כל חלק - וזה בדיוק המקום שבו עיצוב מבני מקצועי מוסיף ערך.
7. שיקולים הנדסיים בעת החלפת אריזות פלסטיק
החלפת קו חומרה מדויק מפלסטיק לעיסה יצוקה היא תרגיל עיצוב מבני, לא טיפה-בהחלפת חומרים. לפני ציון פתרון, מהנדסי אריזה צריכים בדרך כלל להעריך:
משקל חלק ומרכז כובד- חלקים כבדים יותר או מאוזנים בצורה לא אחידה זקוקים לחלקי קיר עבים יותר ולחיזוק צלעות באזורים ספציפיים כדי למנוע ריסוק בפינות או בקצה.
גובה נפילה ופרופיל טיפול צפויים- אריזות קמעונאיות-נישאות ביד, הובלה במשטחים ומשלוח-שלוחים קטנים של חבילות מרמזות כל אחת על גבהי נפילה-במקרה הגרוע ביותר וכיווני השפעה שונים, שיש לאמת אותם מול תקן כגון ASTM D4169, ISTA או GB/T 4857.
אופן ומשך המשלוח- הובלה ימית, הובלה אווירית ומשלוח חבילות-המייל האחרון חושפים כל אחד את האריזה לפרופילי רעידות ומחזורי טיפול שונים, מה שמשפיע על צפיפות ו-מבנה הצלעות.
חשיפה ללחותעיסת - יצוקה מטבעה היא רגישה יותר ללחות- מקצף פלסטיק סגור-, כך שיישומים עם חשיפה ללחות גבוהה או סכנת עיבוי עשויים להזדקק לציפוי, בטנה או עיצוב היברידי.
מהנדסי Hesheng בדרך כלל מעריכים את המשתנים הללו במהלך פיתוח האריזה, תוך שילוב של עיצוב מבני, בחירת תהליך -לחיצה רטובה או יבשה-והורדת-אימות הבדיקה כדי להתאים פתרון לפרופיל הסיכון האמיתי של החלק - במקום להחיל מפרט ריפוד גנרי.
8. Hesheng: סוף-ל-תמיכה מעיצוב ועד ייצור
יתרונות חומריים מתורגמים להגנה אמיתית רק כאשר הם מגובים בביצוע הנדסי. Hesheng מפגיש צוות עיצוב מבני וניסיון בייצור-מכבש/יבש-רטוב של עיסה יצוקה, תמיכה ביצרני חומרה מדויקים באמצעות:
רטוב-עיסה יצוקהלדרישות משטח דיוק- גבוה ומבני ריפוד רב-שכבתיים על חלקים-בדיוק גבוהים;
עיסת יצוקה יבשה-ליישומים-רגישים לעלות-בנפח גבוה, איזון בין עלות-יעילות לחוזק מבני;
תמיכה הנדסית-שלמה במחזוריות -, החל מתכנון מבני ודגימה ועד לאימות-מבחן וייצור המוני.
בין אם הפרויקט כולל החלפת מגשים-מעוצבים בהזרקה או תוספות קצף EPS/EPP, או פיתוח מבנה אריזת חומרה מדויקת חדשה מאפס, המשתנים המתוארים לעיל - משקל חלק, פרופיל נפילה, שיטת משלוח וחשיפת לחות - הם בדרך כלל נקודת ההתחלה לשיחת העיצוב.
